Multi-wire Saw
DA 300
작업 영역
Maximum work size
절단 두께
Thickness of slice
4-8" x 300mm
0.5~10mm
STORAGE
Diamond wire
40km
가공 속도
Running speed
2400m/min
제품 특징
Applicable Material：
Silicon carbide crystals.
Processing Size: 4~8 inches
Cut Shape: Straight shape
Max Wire Speed: Max 2400m/min
적용 가능한 재료 :
실리콘 카바이드 크리스탈
작업 크기 : 4~8인치
컷팅 모양 : 직선 모양
최대 와이어 속도 : 최대 2400m/min
제품 설명
주로 실리콘 카바이드 크리스탈 고정밀 절단에 사용되며, 높은 부하 용량과 고속 와이어 속도로
고정밀도와 고신뢰성을 보장하고 생산 능력이 대폭적으로 증가합니다.
4~8인치의 재료를 절단할 수 있으며 절단 크기는 고객의 요구 사항에 따라 유연합니다.
Multi-wire Saw는 고객의 다양한 요구 사항을 충족하기 위해 슬러리(slurry)와
다이아몬드 와이어 사이에서 유연하게 변경할 수 있습니다.
3개의 와이어 가이드 롤러, 최대 처리 크기는 8인치입니다.
테이크업 및 페이오프 스풀은 절단실 아래에 있으므로 기계 작동 중에 더 안정적입니다.
위 아래로 움직이는 스윙 테이블이며 고속으로 절단이 됩니다.
최상의 가이드 휠 거리 설계와 와이어 배열의 고정밀 감지로 와이어 파손 위험이 줄어듭니다.
고품질의 장력 제어 알고리즘과 고정밀 장력 센서가 장착되었습니다.

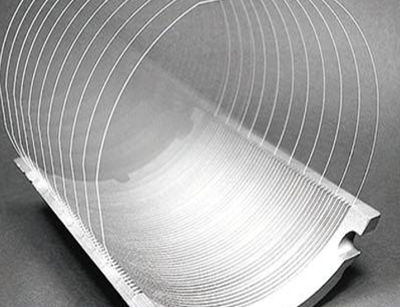

가공 샘플
제품 사양
Item Detail Parameter
Model Model DA300
Ability Maximum Work size 4"-8"x300mm
Thickness of slice 0.5~10mm
Wire Guide Roller Out diameter *Workable width φ190-210mm*300mm
Quantity 3 Rollers
Component Resin(PE or PU)
Diamond wire Wire diameter φ0.12mm-φ0.25mm
Storage 40km
Running speed 2400m/min
Running direction Unidirectional/Bidirectional
Workbench Travel of table Max240mm
Feed rate 0.1~99.9mm/min
Number of workbench 1
Cutting method Worktable moves from up to down
Swing angle ±10deg
Tension Tension adjustment 5~50N
Tension system accurcy during cutting ±0.5N
Cutting Fluid Fluid Cutting Fluid
Storage 420L
Flow rate 120000L/h
Power supply Power supply Three-phase 380V/50Hz
power 120kw
Air supply ≥0.4MPa
Size & Weight Size L*W*H 4000mm*1600mm*3200mm
Weight 12000Kg
